目前，骨科植入手术已成为治疗关节置换和创伤骨修复的重要手段，而植入材料的性能直接关系到手术成功率和患者生活质量。然而，传统材料如钛合金往往存在“应力遮挡”问题——植入物弹性模量远高于人体骨骼，导致骨骼“用进废退”，引发骨吸收、植入物松动甚至失败。如何让植入物既足够坚固，又与骨骼“和谐共处”，一直是临床与材料科学交叉领域的难点。

近日，第五附属医院创伤骨科教授钟华团队联合湘潭大学教授张德闯团队、澳大利亚皇家墨尔本理工大学教授Cuie Wen团队，在高性能生物锆合金领域取得重要进展。该团队基于锆（Zr）-钽（Ta）二元相图，选取了Zr₇₀Ta₃₀、Zr₆₀Ta₄₀、Zr₅₀Ta₅₀三种成分，通过吸铸法制备出具有纳米级调幅分解结构的合金。其中，Zr₇₀Ta₃₀合金表现尤为突出：其微观结构由交替分布的纳米级Zr富集软相与Ta富集硬相组成，两相界面完全共格，形成了“软硬交替、协同变形”的独特构型。

在性能方面，该合金实现了高强度，低模量与良好塑性的平衡：屈服强度达1374 MPa，弹性容许应变达1.70%，是Ti6Al4V的2.2倍、商用纯钛的3.6倍，断后伸长率为11.6%，兼顾加工性能与韧性。这意味着该植入物在体内能够长期稳定承重，同时显著降低应力遮挡风险。此外，该合金的磁化率约为Ti6Al4V的三分之一，在患者术后进行核磁共振检查时，可有效减少伪影，为精准诊断提供更清晰的影像条件。

更为重要的是，该合金在体外细胞实验中表现出优异的生物相容性：MC3T3-E1成骨细胞在其表面黏附良好、铺展充分，相对细胞存活率超过96%，符合国际标准ISO 10993-5的无细胞毒性要求。此外，合金表现出优异的耐磨性能，表面形成的稳定氧化膜也赋予了材料良好的耐腐蚀性能。

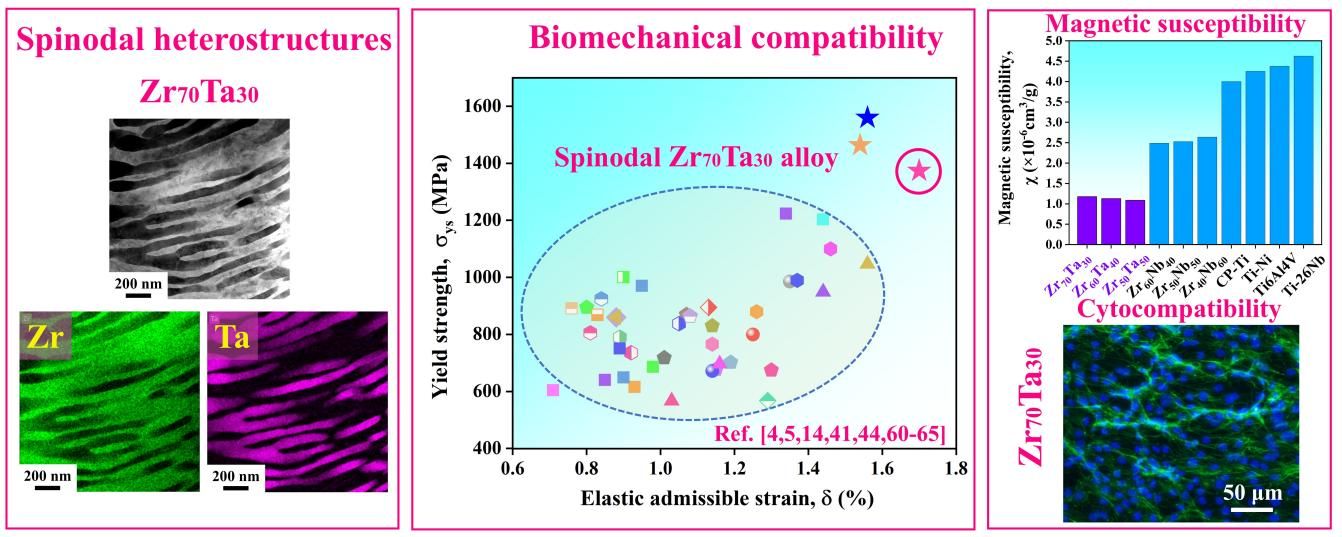

调幅异质结构Zr-Ta合金提升力学相容性，磁共振兼容性及生物安全性示意图

该研究从微观结构设计出发，系统探索了Zr-Ta合金在力学性能、磁共振兼容性及生物安全性方面的综合优势，为难治性骨缺损修复提供了新的材料选择思路。相关研究成果以“Spinodal Zr-Ta alloys with superior strength, notable elastic admissible strain, and low magnetic susceptibility for bone implants”为题，在线发表于国际权威期刊 Journal of Materials Science & Technology，第五附属医院创伤骨科博士后花照林为论文第一作者，钟华为末位通讯作者。
